La perforación direccional con recuperación de núcleo (DCD, por sus siglas en inglés) y la perforación direccional horizontal (HDD) son dos técnicas de perforación diferentes. A menudo recibimos la pregunta: «¿Aziwell realiza perforación direccional horizontal?», y la respuesta sencilla es «no». Nos especializamos en perforación direccional con recuperación de núcleo y, por lo tanto, queremos destacar la diferencia entre ambos métodos y mostrar qué los distingue en términos de tecnología y aplicaciones.
¿Qué es la perforación direccional con recuperación de núcleo (DCD)?
La perforación direccional con recuperación de núcleo es una técnica de perforación que realiza sondajes o pozos siguiendo una trayectoria curva para alcanzar un objetivo específico. De este modo, la perforación direccional permite acceder a áreas subterráneas que no son accesibles mediante la perforación convencional, con el menor impacto ambiental al poder utilizar una sola plataforma en superficie.
En DCD se utiliza principalmente para la exploración minera y el análisis geológico, con el objetivo principal de recolectar muestras de testigo de alta calidad para comprender el valor de los yacimientos minerales.
Ver también: ¿Qué es la perforación con corona de diamante?
¿Qué es la perforación direccional horizontal (HDD)?
La perforación direccional horizontal (HDD) es una modalidad de la perforación direccional. Si bien permite perforar siguiendo trayectorias curvas lo que puede ser necesario para realizar correcciones y alcanzar objetivos específicos, se utiliza principalmente para ejecutar perforaciones de trayectorias largas y a grandes distancias. Por esta razón, la HDD se considera un método de construcción sin zanja, ya que permite la instalación de servicios subterráneos con una mínima alteración de la superficie. La HDD se aplica ampliamente en proyectos de infraestructura y en la instalación de líneas energéticas, por ejemplo, para la colocación de tuberías o cables.

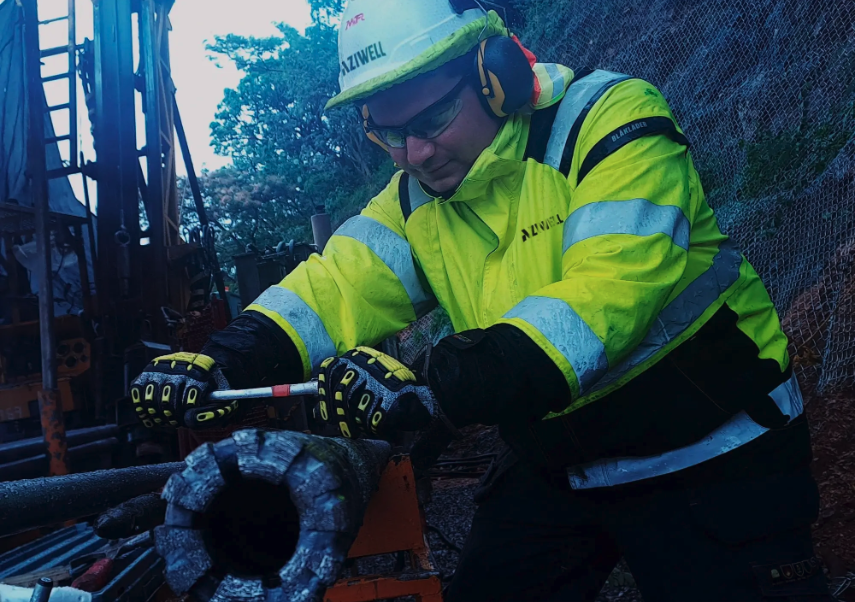

Tecnología de la perforación direccional con recuperación de núcleo (DCD)
El propósito de la perforación direccional con recuperación de núcleo (DCD) es dirigir el barreno hacia el objetivo, recuperando testigo. Por lo tanto, la tecnología empleada debe permitir la recuperación de testigo al mismo tiempo que se controla la dirección.
Para ejecutar las operaciones, se utiliza un barrel de perforación direccional que que consta de varios elementos que permiten la perforación direccional y curva.
Elementos de una herramienta de perforación testigo direccional
- Las brocas diamantadas cilíndricas se utilizan para cortar núcleos de roca.
- Los barriles alojan la muestra durante la perforación. El testigo es almacenado en el intertube y recuperado en superficie mediante un sistema wireline
- Se pueden emplear cuñas para desviar el barreno desde la vertical hacia un ángulo controlado, aunque tecnologías más nuevas como Azidrill están siendo cada vez más utilizadas.
- Las herramientas de medición, como giroscopios e instrumentos magnéticos de disparo simple o múltiple, se utilizan para monitorear la trayectoria del sondaje.
- El fluido de perforación (lodo o agua) circula para enfriar la broca, estabilizar el barreno y limpiar los detritos de perforación.
Contáctanos para conocer cómo funciona la tecnología de Aziwell
Tecnología de la perforación direccional horizontal (HDD)
La HDD se utiliza para perforar de forma horizontal o casi horizontal a grandes distancias, principalmente en proyectos de infraestructura. Depende de ciertas características tecnológicas esenciales para operar de manera eficiente, que se explican a continuación.
¿Cómo funciona la perforación direccional horizontal?
- Comienza con un barreno piloto perforado mediante una cabeza direccional, se monitorea con sistemas de localización desde superficie o herramientas de guiado por cable.
- El control direccional se logra mediante una subestructura o carcasa inclinada y el control direccional de la cabeza de perforación, a menudo guiado por sistemas de seguimiento de ubicación en tiempo real.
- Una vez completado el barreno piloto, este se amplía con escariadores para alojar la tubería o el conducto.
- Utiliza extensivamente lodo de perforación (una suspensión a base de bentonita) para lubricación, estabilidad del barreno y transporte de detritos.

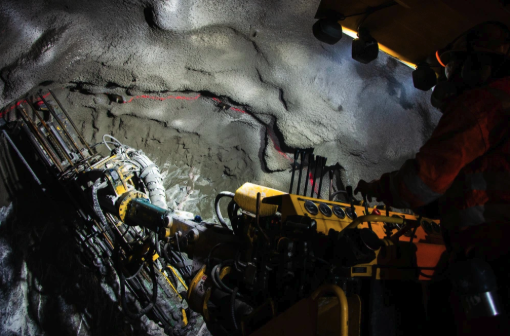

Usos de la perforación testigo direccional (DCD)
Exploración de yacimientos minerales
La perforación testigo direccional se utiliza principalmente en la exploración minera, donde permite a los geólogos muestrear cuerpos mineralizados desde múltiples puntos. Al perforar de forma direccional, es posible trazar la forma, orientación y espesor de zonas mineralizadas complejas sin depender únicamente de múltiples barrenos verticales. Esto mejora la eficiencia y proporciona una imagen más precisa del yacimiento.
Geología estructural y análisis geotécnico
Las muestras de testigo ofrecen información detallada sobre estructuras geológicas como fallas, fracturas, planos de estratificación y pliegues. La perforación direccional permite intersectar estas estructuras desde distintos ángulos, proporcionando a ingenieros y geólogos una mejor comprensión de la mecánica de rocas y la estabilidad del terreno, algo crítico para minas, túneles y grandes proyectos de ingeniería civil.
Estimación y modelamiento de recursos
Las muestras de testigo de alta calidad obtenidas mediante perforación direccional son esenciales para construir modelos geológicos y de recursos en 3D precisos. Al dirigir la perforación a partes específicas del cuerpo mineralizado, los geólogos pueden reducir la incertidumbre en la distribución de leyes, continuidad y estimaciones de tonelaje. Esto conduce a una mejor planificación minera, métodos de extracción optimizados y clasificaciones de recursos y reservas más confiables.
Reducción de costos y del impacto superficial
En lugar de perforar múltiples barrenos desde superficie, la perforación testigo direccional permite perforar múltiples ramificaciones desde un solo barreno madre. Esto reduce significativamente los costos y la alteración de la superficie, lo cual es especialmente valioso en entornos sensibles, zonas urbanas o proyectos offshore donde minimizar el impacto es una prioridad
Seguimiento de objetivos específicos
Cuando los resultados de exploración o los estudios geofísicos identifican anomalías prometedoras, la perforación testigo direccional permite apuntar con precisión a esas zonas. Ajustando la trayectoria, los perforistas pueden intersectar zonas mineralizadas específicas o bolsillos de alta ley con gran exactitud.
Lea también: ¿Qué son las geociencias?
Usos de la perforación direccional horizontal (HDD)
Instalación de servicios
La perforación direccional horizontal se utiliza ampliamente para instalar servicios subterráneos como redes de agua potable, alcantarillado, gas natural, conductos eléctricos y cables de fibra óptica. Al evitar zanjas abiertas, permite colocar estos sistemas de forma segura bajo tierra con una mínima alteración del entorno y la infraestructura existente
Cruces bajo obstáculos
Una de las mayores ventajas de la HDD es su capacidad para crear pasos subterráneos bajo obstáculos naturales y artificiales. Permite que tuberías y cables crucen ríos, arroyos, carreteras, vías férreas e incluso zonas urbanas densas sin interrumpir la actividad en superficie ni dañar las estructuras existentes.
Beneficios ambientales y sociales
En comparación con la excavación tradicional, la HDD deja una huella ambiental mucho menor. Al perforar bajo áreas sensibles como humedales, bosques o espacios verdes urbanos, evita la destrucción de hábitats, reduce la erosión y limita el ruido y el polvo. También minimiza las molestias a las comunidades cercanas, manteniendo carreteras abiertas y barrios sin interrupciones.
Energía y energías renovables
El sector energético depende en gran medida de la HDD para la instalación de tuberías que transportan petróleo, gas natural e hidrógeno. También se utiliza para instalar cables subterráneos en proyectos de energías renovables, como parques eólicos y plantas solares, garantizando conexiones eficientes a subestaciones y redes eléctricas. Además, la HDD puede apoyar sistemas de energía geotérmica mediante la instalación de circuitos horizontales bajo tierra.
Ingeniería municipal y civil
En las ciudades, la HDD desempeña un papel clave en la ampliación y modernización de la infraestructura municipal. Permite la instalación y sustitución de redes de agua, drenaje pluvial y alcantarillado sin levantar calles muy transitadas, lo que la hace ideal para proyectos en zonas densamente pobladas donde la excavación abierta causaría grandes inconvenientes..
Aplicaciones especializadas
Más allá de los proyectos habituales de servicios, la HDD tiene aplicaciones especializadas como la instalación de tuberías offshore y cables de comunicación bajo el lecho marino. También se está explorando para tecnologías emergentes como el transporte de hidrógeno y el almacenamiento subterráneo de energía. En situaciones de emergencia, la HDD puede proporcionar una solución rápida y eficaz para instalar o restaurar servicios críticos sin grandes trabajos en superficie.
Explora nuestra tecnología avanzada de perforación direccional
Aziwell es un proveedor líder de soluciones de perforación direccional y ofrece servicios y productos de software para perforación direccional. En el núcleo de nuestra oferta se encuentra una avanzada tecnología de guiado de barrenos que reduce la huella ambiental mediante menos plataformas de perforación, menor tiempo operativo y menores emisiones de CO₂.
Nuestro equipo de perforación direccional, AZIDRILL, es preciso, no requiere barras ni equipos especiales y no tiene limitaciones de profundidad.
Resumen
La perforación testigo direccional es una excelente herramienta para explorar y obtener información sobre yacimientos minerales, con el objetivo de recopilar datos sobre lo que existe en el subsuelo. La perforación direccional horizontal es un método para instalar infraestructuras subterráneas siguiendo una trayectoria que no daña la superficie.
La HDD se basa en una tecnología sin zanja que permite a los operadores evitar la creación de zanjas grandes y disruptivas. De forma similar, la DCD crea un único barreno madre, un solo punto de inicio para la perforación, que no altera innecesariamente la superficie. Esto permite perforar múltiples trayectorias al tiempo que se reducen los costos totales de perforación.
En resumen, ambos tipos de perforación direccional difieren en aplicaciones, objetivos y resultados.
